[ Ionic + Angular ] Chart.js 사용하여 그래프 생성하기

ionic serve

현재 개발중인 Application 에서 통계를 위해 그래프를 그리기 위해 Chart.js 사용하기로 정했다.

Chart.js는 Open Source 로 무료로 사용이 가능한 HTML5 용 JavaScript 라이브러리이다.



https://www.chartjs.org/

Chart.js | Open source HTML5 Charts for your website



적용 순서

- 테스트 앱 생성

1. Chart.js 다운로드

2. Chart.js Import

3. Chart 생성



Ionic 앱을 생성하는 것은 이전 게시글에서 다뤘으므로 넘어간다.

궁금하신 분은 참고하세요 2019/12/02 - [Mobile] - [ Ionic ] 웹개발자가 만드는 Ionic 어플 - 1탄 (설치, 오픈 소스 활용)



- 메뉴별로 그래프를 추가하여 확인할 목적으로 slidemenu를 가진 Ionic 프로젝트를 생성한다.

ionic start ioninChartJs sidemenu

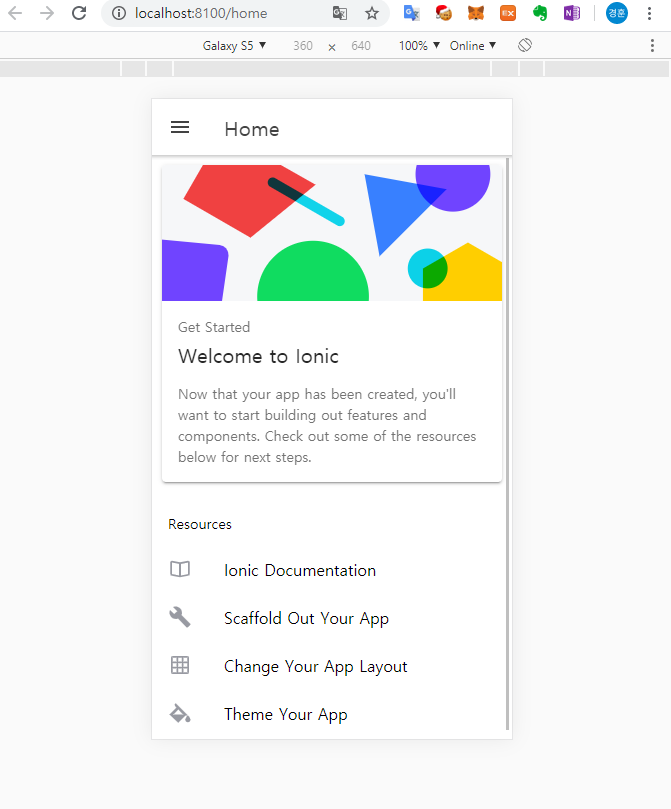

- 생성된 프로젝트 루트로 들어가 ionic serve를 실행하여 브라우저에서 생성한 앱을 확인한다.

cd ionicChartJs
ionic serve







- npm을 통해 chart.js 를 설치한다.

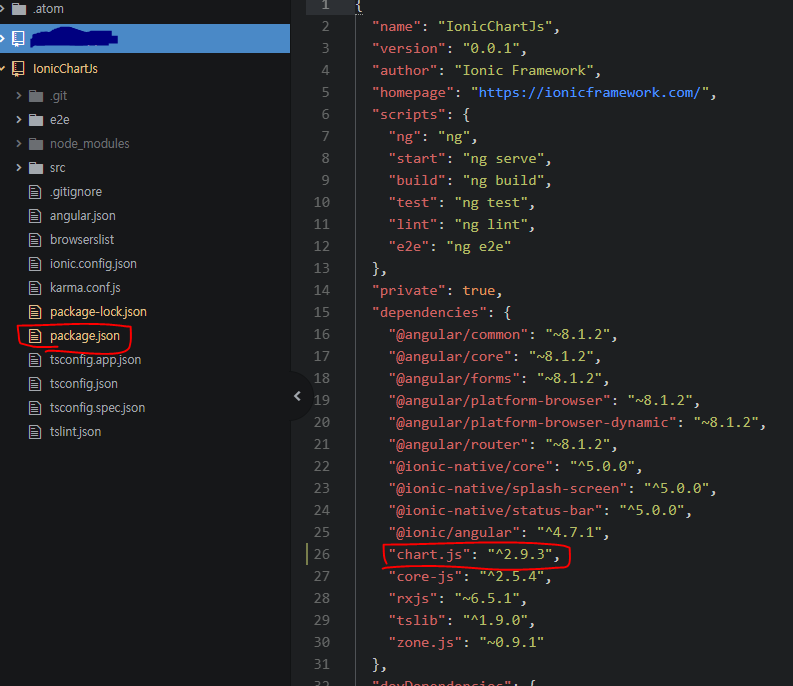

- 설치가 완료되면 package.json에 버전이 추가됨과 node_modules안에서 라이브러리 확인이 가능하다

npm install chart.js





- /src/app/home/home.module.ts에서 chart.js 를 import 한다.

import { Chart } from 'chart.js';



- /src/app/home/home.page.html 에는 그래프 태그를 추가한다.

- #barChart 를 통해 해당 태그에 그래프를 그릴 수 있게된다.

<ion-header>
  <ion-toolbar>
    <ion-buttons slot="start">
      <ion-menu-button></ion-menu-button>
    </ion-buttons>
    <ion-title>
      Home
    </ion-title>
  </ion-toolbar>
</ion-header>

<ion-content>
  <ion-list-header>Bar Chart</ion-list-header>
  <ion-card class="welcome-card">
    <ion-card-content>
      <canvas #chart></canvas>
    </ion-card-content>
  </ion-card>
</ion-content>





- /src/app/home/home.page.ts 에 그래프 옵션을 추가한다.

import { Component, ViewChild } from '@angular/core';
import { Chart } from 'chart.js';

@Component({
  selector: 'app-home',
  templateUrl: 'home.page.html',
  styleUrls: ['home.page.scss'],
})
export class HomePage {
  @ViewChild('chart', {static: true}) chart;

  bars: any;
  colorArray: any;
  constructor() { }

  ionViewDidEnter() {
    this.createBarChart();
  }

  createBarChart() {
    this.bars = new Chart(this.chart.nativeElement, {
      type: 'bar',
      data: {
        labels: ['1월','2월','3월','4월','5월','6월','7월','8월'],
        datasets: [{
          label: '평균 기온',
          data: [2.5, 3.8, 5, 6.9, 6.9, 7.5, 10, 40],
          backgroundColor: 'rgb(255, 40, 0)', // 그래프 색
          borderColor: 'rgb(255, 40, 0)',// 테두리 색
          borderWidth: 1
        }]
      },
      options: {
        scales: {
          yAxes: [{
            ticks: {
              beginAtZero: true
            }
          }]
        }
      }
    });
  }
}



- 아래와 같은 화면을 확인할 수 있다.





소스는 해당 저장소에서 확인 가능하다.

https://github.com/KyoungHun-Joo/IonicChartJs
